【Nguyên nhân độ bền bản lề không ổn định】
Bản lề là chi tiết cơ cấu quan trọng đảm bảo chức năng đóng/mở. Sai lệch về độ chính xác hoặc độ bền tại phần trục quay (phần cuộn) có thể gây rơ, phát tiếng ồn, mài mòn sớm. Đặc biệt, độ chính xác gia công phần cuộn (độ tròn, khe hở, nứt, hóa bền nguội) ảnh hưởng trực tiếp đến tuổi thọ.

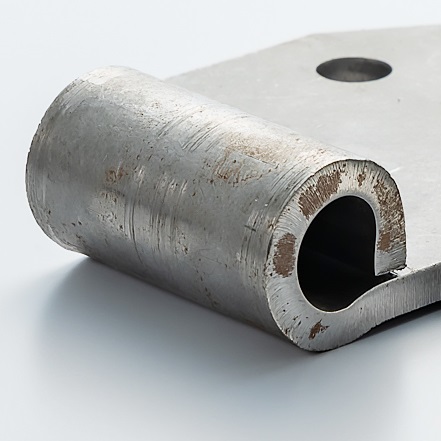

【Gia công uốn cuộn】
〈Biến dạng dẻo tạo hình ống từ mép tấm〉
Là phương pháp cuộn mép tấm thành dạng ống để tạo trục quay (luồn pin). Khác với uốn thông thường, vật liệu gần như được cuộn một vòng, với ứng suất kéo (ngoài) và nén (trong), cần kiểm soát:
・Quan hệ chiều dày – đường kính trong
・Bán kính uốn để tránh nứt
・Bù hồi phục đàn hồi (springback)
・Ảnh hưởng độ cứng và hóa bền

【Điểm kỹ thuật chính cho bản lề】
〈Độ tròn và đồng trục〉
Nhiều đoạn cuộn được lắp xen kẽ → yêu cầu cao về độ tròn và đồng trục. Nếu không sẽ gây kẹt pin, quay nặng.
Giải pháp:
・Đảm bảo độ chính xác lỗ và biên dạng trước uốn
・Tạo hình nhiều bước để phân tán tải
・Hiệu chỉnh khuôn theo biến động sau gia công

【Thiết kế công đoạn chống nứt và biến dạng】
Không tạo hình trong một bước, mà:
・Cuộn nhiều bước
・Ổn định đường kính trong bằng khuôn dưới
・Bổ sung công đoạn hiệu chỉnh/caulking nếu cần

【Ứng dụng】
・Bản lề
・Chi tiết ổ trục quay
・Bracket giữ pin
・Kẹp dây, cơ cấu giữ
・Khớp nối trong cover an toàn
→ Đều là chi tiết có chức năng chuyển động/giữ, yêu cầu độ chính xác cao.

【Tiêu chí thiết kế】
・Quan hệ chiều dày – đường kính trong
・Độ dẻo vật liệu
・Yêu cầu mô-men quay, khe hở
・Tích hợp công đoạn sau
Cần xem xét ngay từ giai đoạn thiết kế để đảm bảo khả năng sản xuất hàng loạt.

【Kết luận】
Độ chính xác của gia công uốn cuộn quyết định trực tiếp độ bền và cảm giác vận hành của bản lề. Đây không chỉ là uốn đơn thuần mà là kỹ thuật tạo hình chức năng, đòi hỏi kiểm soát vật liệu và thiết kế quy trình. Nếu phát sinh rơ trục hoặc lỗi lắp ráp, cần xem xét lại phương pháp gia công từ gốc.
