【Khó khăn trong gia công hoàn thiện mép chi tiết tạo hình 3D】
Sau dập vuốt/tạo hình, thường phát sinh yêu cầu cắt ngang phần thành bên và kiểm soát chiều cao mép. Gia công cắt mép thông thường (cắt theo phương thẳng đứng) khó đảm bảo cắt ngang chính xác, dẫn đến: cần gia công cắt gọt bổ sung, mặt cắt bị nghiêng, sai lệch chiều cao, chất lượng ngoại quan không ổn định.

【Khuôn cắt mép ngang】
〈Chuyển động ép theo phương đứng → cắt theo phương ngang〉

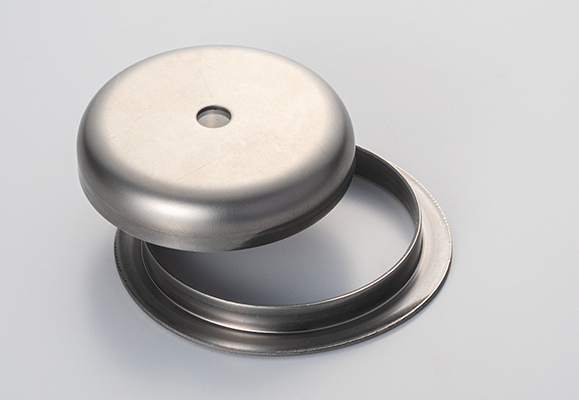

Đây là kết cấu khuôn đặc biệt, biến chuyển động lên/xuống của máy ép thành chuyển động trượt ngang của lưỡi cắt (còn gọi là cơ cấu lắc). Nhờ đó, có thể cắt ngang phần thành bên của chi tiết với chiều cao đồng đều.

【Ý nghĩa của cắt ngang】
Độ phẳng và chiều cao mép ảnh hưởng trực tiếp đến:
・Độ chính xác lắp ráp
・Vị trí hàn/tán
・Độ kín
・Chất lượng ngoại quan
Cắt ngang ổn định giúp đảm bảo đồng thời chức năng và thẩm mỹ.

【Yêu cầu kỹ thuật khuôn】
・Độ chính xác cơ cấu chuyển đổi động học
・Độ cứng vững khi cắt
・Thiết kế dao (thoát dao, độ bền)
・Định vị chính xác với chi tiết
Có thể tích hợp vào dây chuyền; sản xuất hàng loạt đến t ≈ 1.6 mm.

【Thiết bị & ứng dụng】
Hệ thống máy ép 10–500 tấn, đáp ứng: dập vuốt, uốn, đột, cắt mép, tán, hàn điểm.
Phù hợp cho:
・Cắt mép miệng sau dập vuốt
・Cắt mép thành bên dạng trụ
・Chi tiết yêu cầu độ chính xác chiều cao
・Hoàn thiện mép trước hàn
Cho phép tối ưu nhanh trong giai đoạn thử nghiệm nhờ tự chế tạo khuôn.

【So với gia công cắt gọt】
Gia công tiện/phay làm tăng thời gian, chi phí đồ gá và tổng thời gian.
Máy ép cắt mép cho phép tích hợp trong công đoạn dập → rút gọn quy trình, tối ưu chi phí, vẫn đảm bảo độ chính xác cao.

【Điểm cần xem xét khi áp dụng】
・Sai lệch chiều cao sau tạo hình
・Độ chính xác mép yêu cầu
・Liên kết công đoạn sau
・Quy mô sản xuất
Cần tính toán ngay từ giai đoạn thiết kế để đảm bảo tính khả thi và ổn định sản xuất.

【Kết luận】
Khuôn cắt mép ngang là giải pháp cắt mép theo phương ngang ngay trong công đoạn dập, giúp kiểm soát chính xác chiều cao và chất lượng bề mặt mà không cần gia công cắt gọt bổ sung. Đây là giải pháp hiệu quả cho sản xuất hàng loạt các chi tiết tạo hình 3D.
