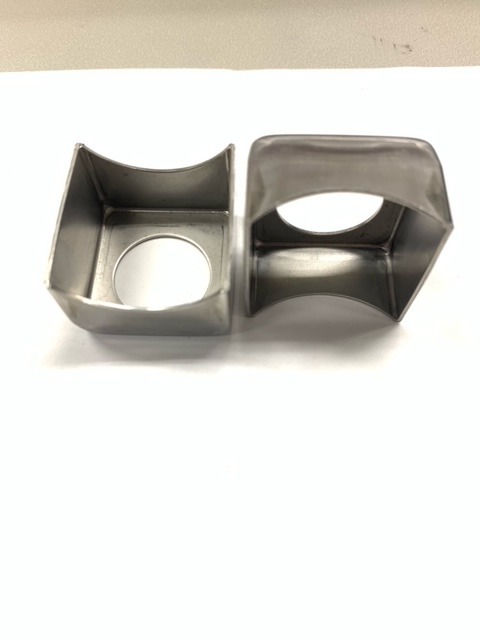

Sản phẩm này là sản phẩm dập vuốt sâu hình hộp sử dụng vật liệu gốc SUS304 (inox hệ ôstenit), được chế tạo từ tấm mỏng có độ dày 0.5mm qua nhiều công đoạn dập để tạo thành.
Hình dạng gần giống khối lập phương với kích thước 30mm × 30mm × cao 20mm, có cấu trúc đột lỗ trên mặt bên và mặt trên, là linh kiện chính xác dùng làm thành phần cấu tạo van điện từ (solenoid valve).
Quy trình sản xuất áp dụng phương pháp dập tạo hình bằng khuôn có độ chính xác cao, nhiều công đoạn, được thực hiện theo từng công đoạn.
So với vuốt sâu trụ tròn, vuốt sâu hình hộp có yêu cầu kỹ thuật cao hơn do khó kiểm soát dòng chảy vật liệu, đặc biệt dễ phát sinh biến đổi độ dày thành tại các góc, và tập trung ứng suất (stress concentration). Vì vậy, mô phỏng tạo hình bằng CAE (Computer Aided Engineering) và thiết kế khuôn nhiều công đoạn là yếu tố không thể thiếu để đảm bảo chất lượng sản phẩm.

【Dung sai & yêu cầu kỹ thuật】
・Độ phẳng: 0,03 mm
・Bán kính bo R: 0,5 mm
・ Ba via: ≤ 0,03 mm

Độ chính xác về kích thước và hình dạng được đảm bảo thông qua kiểm tra tại từng công đoạn sản xuất và kiểm tra toàn diện trước khi giao hàng bằng máy đo tọa độ 3 chiều (CMM) và thiết bị đo laser không tiếp xúc, nhằm đảm bảo tính năng và độ tin cậy của sản phẩm.
